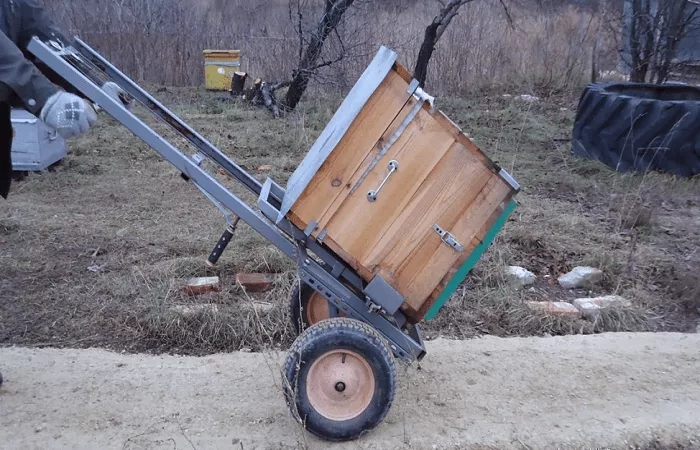

На великих пасіках необхідний апіліфт. Це невелика конструкція з металевою рамою, яка служить для підйому та транспортування бджолиних відсіків. При виготовленні передбачають колеса для переміщення, а також поперечини для захвату. Маючи креслення, необхідні матеріали та інструменти, можна зробити апіліфт своїми руками, вибравши необхідний розмір.

Пристрій та принцип дії

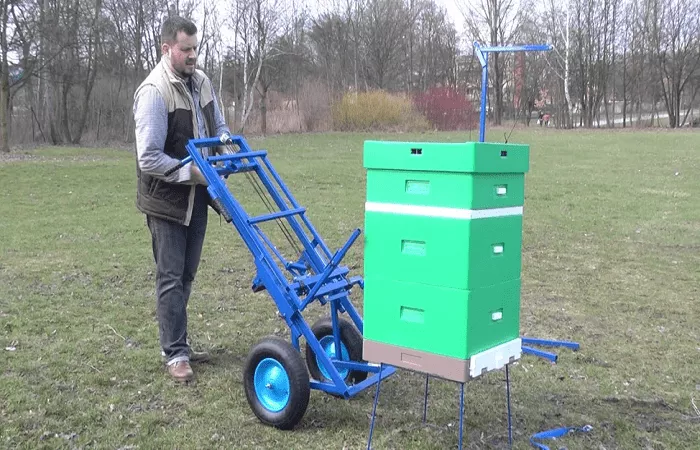

Для бджолярів підйомник є механізмом, який полегшує їхню нелегку працю. Принцип роботи такої конструкції простий. Затискачі, які розташовані по обидва боки механізму, фіксують вулик, за допомогою ручки-важеля вантаж піднімається на потрібну висоту.Далі апіліфт перевозять, а вулик опускають важелем.

До основних частин конструкції відносять:

  • рами;
  • вісь;
  • вилки або затискачі;
  • каретка, на яку припадає основне навантаження;
  • ручка-важіль;
  • колеса з кронштейном;
  • підшипники.

Одна з рам виступає в ролі основного скелета конструкції, друга рама забезпечує опору вантажу, що приймається. Від їхньої товщини залежать стійкість і надійність підйомника. Колеса для апіліфту повинні бути широкими, оскільки вони забезпечать акуратне перевезення нерівною дорогою.

Вимоги до витягу

Візок використовується для перевезення великих вуликів, тому в першу чергу конструкція повинна забезпечувати повну безпеку при транспортуванні. При самостійному виготовленні необхідно простежити, щоб апіліфт відповідав наступним основним вимогам:

  • вантажопідйомність до 130 кг (конструкція повинна піднімати та перевозити кілька вуликів одночасно);
  • висота підйому - 130 см;
  • ширина захоплення - 35-55 см.

Ще одна характеристика, яку повинен мати підйомник - точність спуску в 1 см. Це полегшить роботу на пасіці, а візок не відчує масу вантажу, оскільки тиск на важіль складе 1 кг.

Особливості виготовлення апіліфта

Виготовлення апіліфту має проходити послідовно, у кілька етапів:

  • складання рами;
  • виготовлення підйомного блоку та котушки;
  • монтаж коліс;
  • кріплення затискачів та каретки.

У процесі виготовлення необхідно звертатися до креслень, щоб апіліфт в результаті відповідав очікуванням. Послідовність не слід ігнорувати, інакше візок не матиме потрібний функціонал.

Креслення та розміри

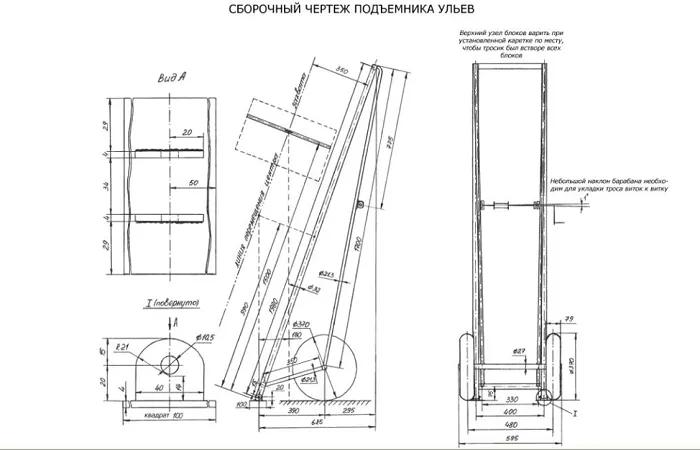

Креслення апіліфта, розрахований на 120-130 кг:

Інструменти та матеріали

Перед складанням потрібно переконатися, що необхідні матеріали є в наявності:

  • металопрофіль квадратного перерізу;
  • ручка-важіль (важливо вибрати виріб зі зручним покриттям, що не ковзає);
  • пружини;
  • болти, шурупи, гайки;
  • трос діаметром 3-4 мм;
  • пара коліс;
  • підшипники;
  • котушка для натягу троса.

З інструментів потрібно зварювальний апарат, болгарка, перфоратор, свердла, а також викрутки та рулетка для виміру конструктивних деталей.

Процес складання

Алгоритм роботи з виготовлення підйомника наступний:

    До основної рами приварити перпендикулярно чотири труби. Крайню балку з боків плашмя.
  1. Зробити поперечини знизу та зверху відповідно до розміру труб.
  2. Другу балку розмістити на відстані півметра від верхньої поперечної труби. Третю потрібно поставити за 40 см від нижньої.
  3. Пропилити отвір для підшипників. Вставити по краях болти, тим самим усуваючи ймовірність їх вилітання під час транспортування вуликів.
  4. У третій балці зробити отвори для кронштейнів.
  5. Зверху від балки приварюють ручку-важіль, після чого раму можна вважати готовою.
  6. Підшипник на 4 см поставити на верхню раму на відстані 13 см.
  7. Кріплення зафіксувати зверху. Це забезпечить випадання троса.
  8. З лівого боку розташувати канавку для ролика, а також трос. Його верхній кінець потрібно закріпити на лівій боковині.
  9. Котушку помістити зверху на другу поперечину. При цьому потрібно відступити від рамки на 12 см.
  10. Котушкову вісь вставити в підшипник.
  11. Прикрутити важіль з ручкою, що обертається.
  12. Важіль з'єднати тросом до пружини.

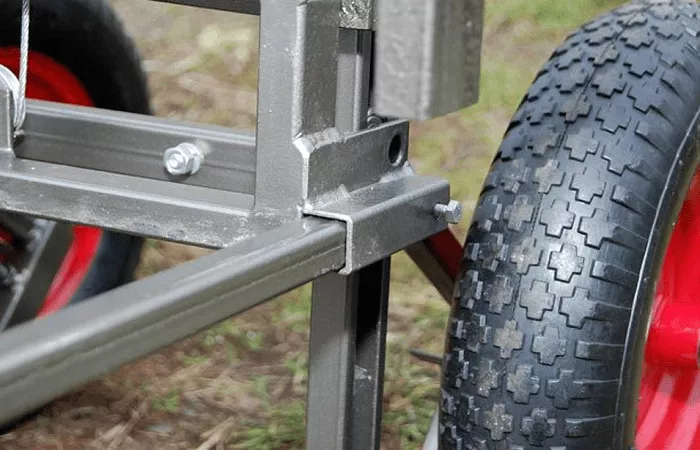

  13. Зробити кронштейни з профілю, поставити осі коліс.
  14. Кронштейни закріпити на рамі.

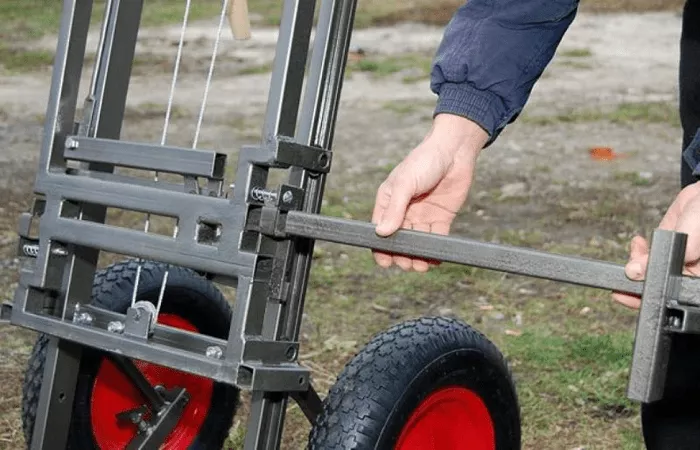

Далі потрібно зібрати каретку, поставити затискачі з регулюванням. Щоб уникнути ковзання, внутрішню поверхню виделок необхідно зробити ребристою. Затискачі для вуликів вставляють у трубу, до нижньої перекладини приварити блок для троса.

Використання

Перед початком роботи необхідно перевірити складові конструкції на відповідність технічним вимогам. Ретельно оглянути місце кріплення, прилягання кріплення, правильне входження кріплення в пази.

Важливо звертати увагу на функціонування візка під час роботи. Особливо надійність фіксації, оскільки комахам важко пережити стрес, пов'язаний із транспортуванням. Для перевезення потрібно приготувати захисний одяг та розпилювач, щоб запобігти атакі бджіл у разі падіння.
